產品特點

01、倒裝工藝，全倒裝LED芯片，無殘影、無“毛毛蟲”、低功耗

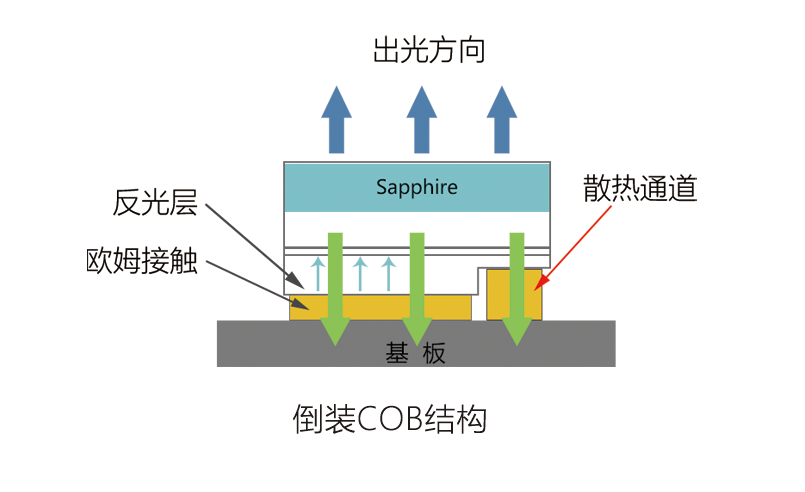

COB倒裝片技術即倒裝芯片的電極是朝下的，而且不需要正裝芯片的引線縫合焊接工藝，這樣有源層更貼近基板，縮短了熱源到基板的熱流路徑，具有較低的熱阻，可以大大提高產品穩定性。

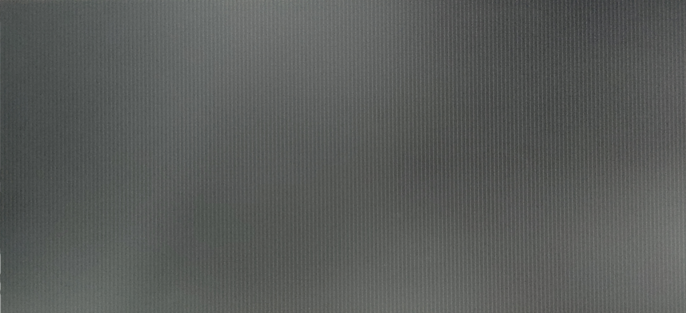

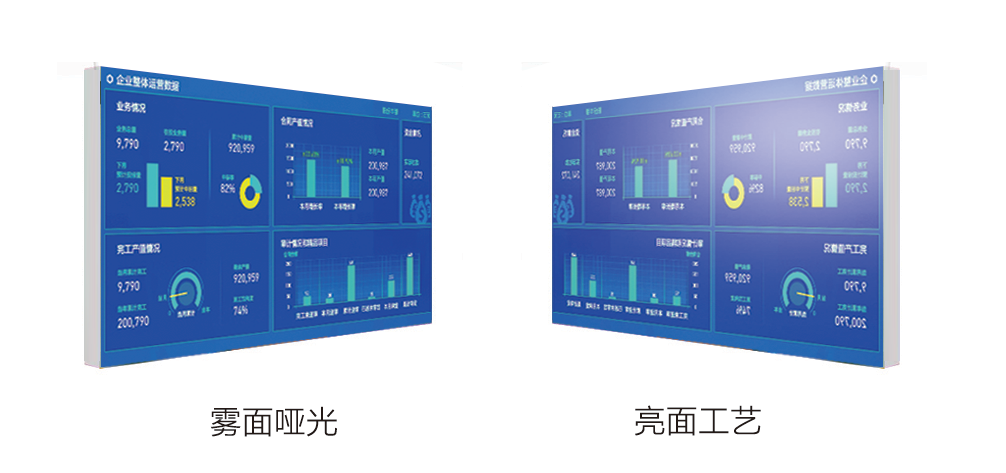

2、霧面啞光，不反光，高對比度

結合屏面納米超導環氧樹脂涂層封裝，打造大屏保持墨色長期一致，在不影響亮度的情況下實現超高對比度，且表面采用霧面啞光不反光處理技術，可防眩光呵護雙眼，帶來舒適的視覺體驗。

3、防護性高，防塵、防潮、表面硬度4H，可擦洗

COB工藝相對于SMD的工藝的LED屏，防護性能級別更高?？煞浪⒎揽呐?、防潮、防撞擊、防氧化、防鹽霧防靜電、易清洗等優點，大大減少了產品在運輸、安裝和使用過程中因碰撞產生的死燈、接觸不良等問題。

4、死燈率低，高刷新，畫面顯示逼真、色彩艷麗

COB工藝是把發光芯片封裝在PCB板上，通過PCB板上的銅箔快速將芯片的熱量傳出，且無需通過回流煌等高溫環節，大大減少了對發光芯片的損害，加上COB工藝的良品率不斷提升，所以大大減少了死燈率。

5、行業通用320*160模組尺寸孔位

采用低壓方式驅動，低耗冷屏 。

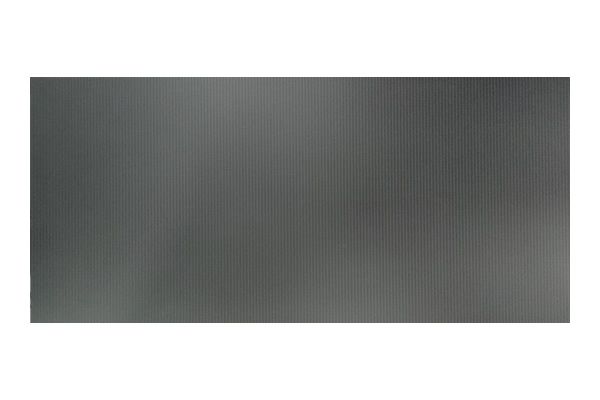

正面

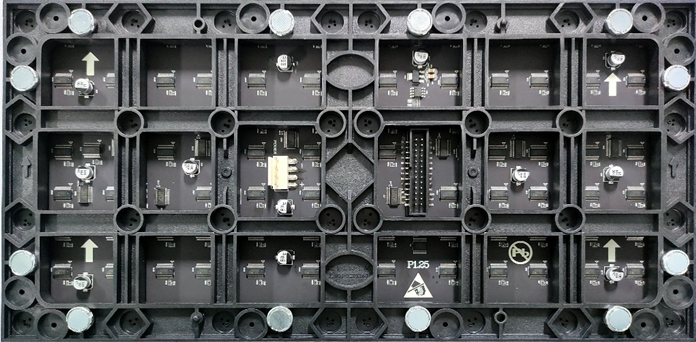

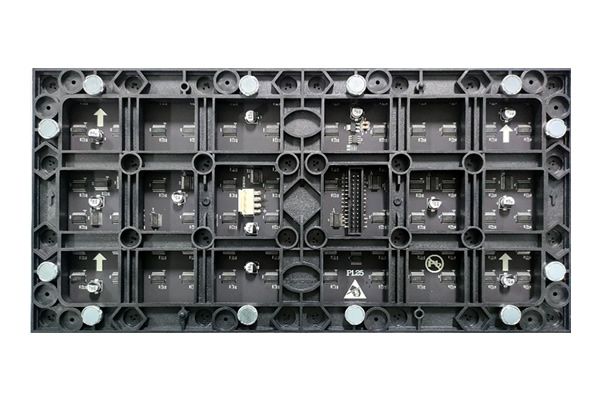

反面

6、畫面柔和，視覺體驗效果更好

COB實現“點“光源到“面”光源的轉換，光感更好，面光源發光，無像素顆粒感，畫面更加柔和，有效抑制爾紋，顯示畫面更優質，近距離觀看不傷眼，且不易產生視覺疲勞。

維康優勢

1、企業資質

維康國際取得了大量行業認證與COB封裝技術的專利，入圍政府節能產品采購清單。

2、廠家優勢

維康國際有著完善的全國網點，可以提供售前、售后等一系列的服務，包括察看現場、設計方案、安裝調度、上門售后等。

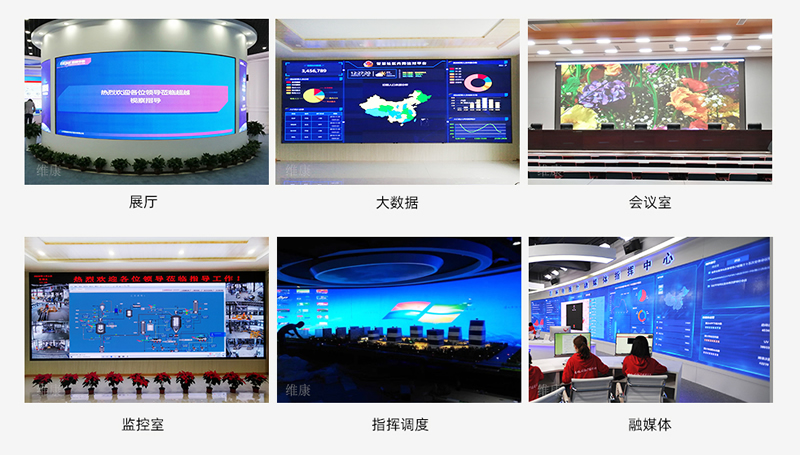

3、相關案例

維康國際目前成熟度高的COB小間距LED顯示屏已經廣泛被應用在各種大屏顯示領域，特別是P1.2和P0.9的產品在大數據顯示、會議室、指揮中心等場合有大量使用。
